Telefoniliini ühendamine
Ühendusmeetod erineb sõltuvalt teie telefoniliinist.
-
Kui ühendate printeri otse seinatelefoniliiniga / kui ühendate printeri xDSL-jaoturiga
-
Kui ühendate printeri teise liiniga, nagu xDSL
Vale ühenduse korral ei saa printer fakse saata / vastu võtta. Ühendage printer õigesti.
Tähtis!
-
Ärge ühendage faksiseadmeid ja/või telefone paralleelselt (ainult USA-s ja Kanadas).
Kui kaks või rohkem faksiseadet ja/või telefoni on ühendatud paralleelselt, võivad esineda järgmised probleemid ning printer ei pruugi korralikult töötada.
-
Kui haarate faksi ülekande või vastuvõtmise ajal telefonitoru, mis on paralleelselt ühendatud, võib see rikkuda faksi kujutise või võib esineda kommunikatsioonitõrkeid.
-
Teenused nagu helistaja tuvastamine jm ei pruugi telefonis korralikult töötada.
Kui te ei suuda vältida paralleelseid ühendusi, seadistage vastuvõturežiim Tel prioriteedirežiim (Tel. priority mode) ja arvestage, et ülalmainitud probleemid võivad ilmneda. Fakse saate vastu võtta vaid käsitsi.
-

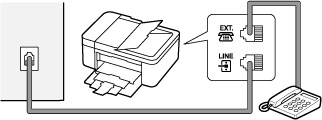

Tavaline ühendus (ühendamine üldise telefoniliiniga)
Veenduge, et printer oleks välja lülitatud, ühendage kaasasoleva telefonikaabli üks ots telefoniliini pistikupessa, mis asub printeri tähise „LINE“ lähedal, seejärel ühendage teine ots seinas olevasse telefoniliini pistikupessa või xDSL-jaoturi telefoniliini pistikupessa.
Kui ühendate telefoni printeriga, siis veenduge, et printer oleks välja lülitatud, ühendage modulaarse kaabli üks ots välisseadme pistikupessa, mis asub printeri tähise „EXT.“ lähedal, seejärel ühendage teine ots telefoni telefoniliini pistikupessa.
Tähtis!
-
Ühendage telefoniliin kindlasti enne printeri sisselülitamist.
Kui ühendate telefoniliini siis, kui printer on sisse lülitatud, lülitage printer välja ja eemaldage toitejuhe vooluvõrgust. Oodake 1 minut, seejärel ühendage telefoniliin ja toitepistik.
Märkus
-
Vaadake telefoniliini pistikupesa ja välisseadme pistikupesa asukohta jaotisest Tagantvaade.
-
Telefoni või automaatvastaja ühendamise eel eemaldage telefoni pistiku kate.
-
Kasutajatele Ühendkuningriigis
Kui välisseadme pistikut ei saa printeri pesaga ühendada, peate ostma B.T.-adapteri, et ühendada järgmiselt.
Ühendage B.T.-adapter modulaarse juhtmega, mis ühendab välisseadet, seejärel ühendage B.T.-adapter välisseadme pistikupesaga.
Eri liinide ühendamine
See jaotis tutvustab erinevate liinide ühendamist.
Need on näited ning ei ole tagatud, et need sobiks kõigi ühendamistingimustega. Lisateavet vaadake printeriga ühendatava võrguseadmega (juhtseadmed, nagu xDSL-i (Digital Subscriber Line – digitaalne abonendiliin) modem või terminaliadapter) kaasas olnud kasutusjuhendist.
Märkus
-
DSL on üldine termin sellise telefoniliinide ülikiire digitaalside tehnoloogia kohta nagu ADSL/HDSL/SDSL/VDSL.
-

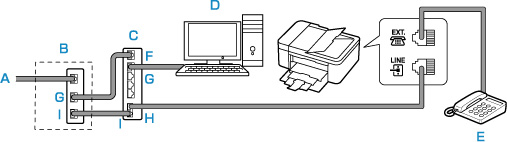

Internetitelefoniga ühendamine
- A: Digitaalne abonendiliin
- B: xDSL-i modem (jaotur ei pruugi olla modemi sisse ehitatud)
- C: Internetitelefoniga ühilduv lairibamarsruuter
- D: Arvuti
- E: Telefon või automaatvastaja
- F: WAN-port (Wide Area Network — laivõrk)
- G: LAN-port (Local Area Network — kohtvõrk)
- H: TEL-port
- I: LINE-port
* Pordi konfiguratsioonid ja nimed võivad sõltuvalt tootest erineda.
Märkus-
xDSL-liiniga ühendamisel valige sama liini tüüp kui see, mida kasutate sättes Telefoniliini tüüp (Telephone line type).
-

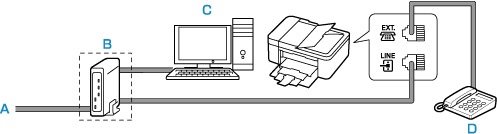

xDSL-iga ühendamine
- A: Analoogliin
- B: xDSL-i modem (jaotur ei pruugi olla modemi sisse ehitatud)
- C: Arvuti
- D: Telefon või automaatvastaja
Tähtis!-
Kui jaotusseade pole sisse ehitatud xDSL-modemisse, siis ärge tekitage telefoniliiniharusid enne jaotusseadet (seinapoolsel küljel). Ühtlasi ärge ühendage jaotureid paralleelselt. Printer ei pruugi õigesti töötada.
Märkus-
xDSL-liiniga ühendamisel valige sama liini tüüp kui see, mida kasutate sättes Telefoniliini tüüp (Telephone line type).
-
ISDN-i liiniga ühendamine
Täpsema teabe saamiseks ISDN-i (Integrated Service Digital Network, integreeritud teenustega digitaalvõrk) ühenduse ja seadistuste kohta vaadake terminali adapteriga või sissehelistamise ruuteriga kaasas olnud juhendeid.
